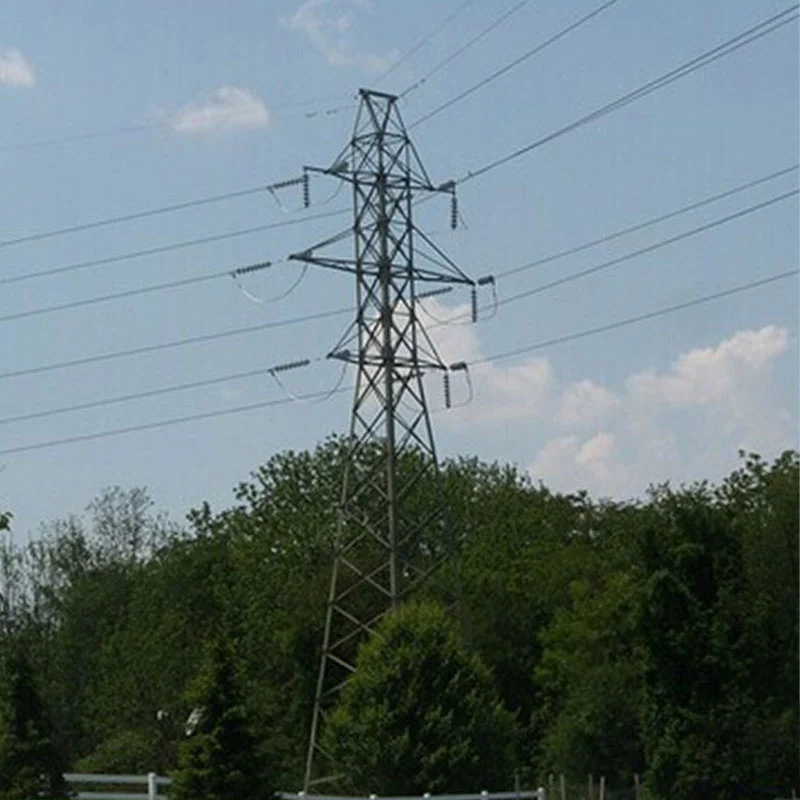

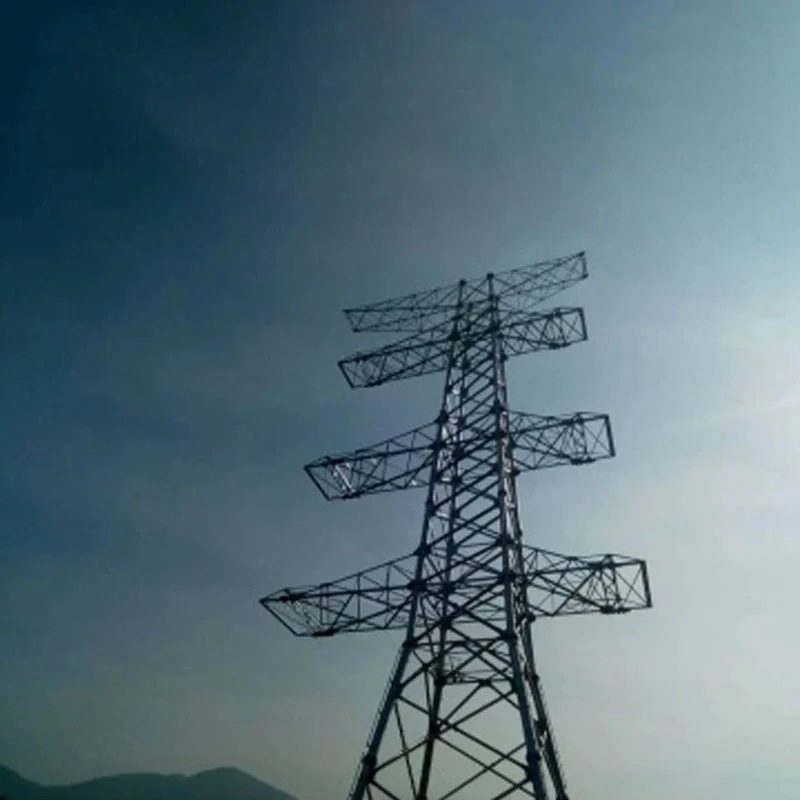

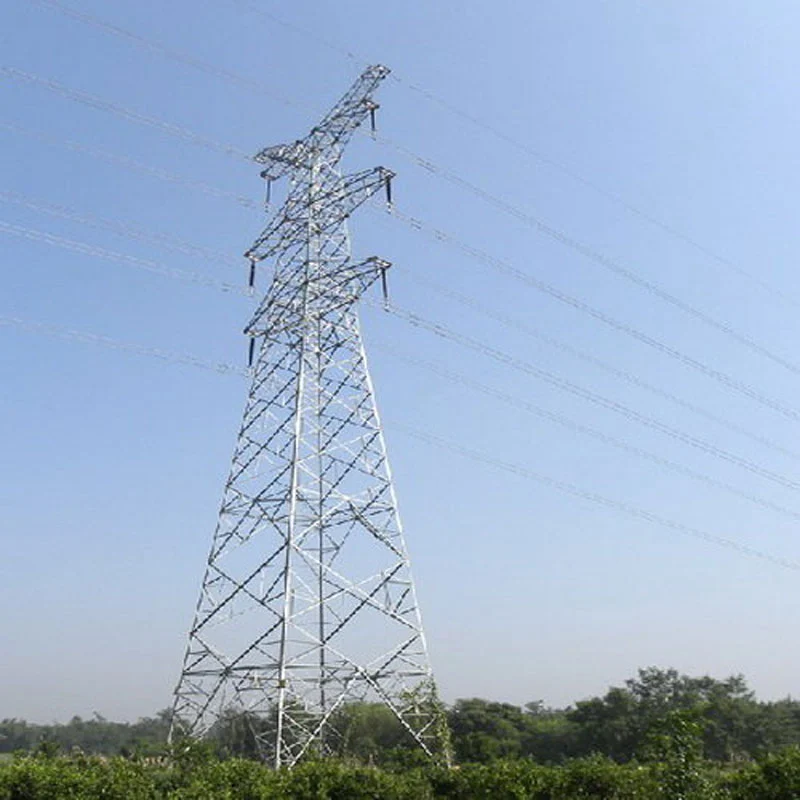

Menara Baja Kisi Sirkuit Ganda 220kV

Didhukung dening sistem manufaktur sing diwasa, kita duwe kapasitas produksi taunan 50.000 ton, kanthi standarisasi. prosedur kalebu nglereni tliti, welding robot, mbentuk integral lan perawatan lumahing ketat kanggo mesthekake keseragaman struktural. Kanggo jaminan kualitas, kabeh produk ngliwati kinerja mekanik sing otoritatif lan tahan angin tes, kanthi rasio stres sing wis diverifikasi lan pamindahan angin sing tundhuk karo ASCE lan standar daya nasional. Iku nyekel ISO sertifikasi sistem manajemen kualitas lan laporan tes pihak katelu lengkap

Menara iki wis akeh digunakake ing proyek jaringan listrik utama domestik lan luar negeri, kalebu Indonesia Nusantara Proyek ekspansi jaringan 220kV. Iki nyedhiyakake kinerja struktural sing stabil, perakitan ing situs sing trep lan dipercaya safety operasional, entuk pangenalan konsisten kanggo daya adaptasi dhuwur lan kekiatan engineering ing macem-macem Komplek lingkungan.

Skenario Aplikasi 220kV Double Circuit Lattice Steel Tower

Menara baja kisi sirkuit ganda 220kV ndhukung loro sirkuit transmisi 220kV independen ing siji menara pigura. Utamane diadopsi ing wilayah sing diwatesi tanah, nyepetake koridor transmisi lan nyuda akuisisi tanah. biaya dibandhingake karo loro baris siji-circuit kapisah.

Digunakake sacara wiyar kanggo saluran daya mlebu lan metu kutha, nyambungake substation suburban 220kV kanthi padhet. zona pedunung ngendi koridor baris anyar angel diwenehi. Menara kasebut cocog karo wilayah pegunungan lan perbukitan kanthi nyuda karya pondasi lan karusakan ekologis. Uga luwih disenengi kanggo nyebrang kali, dalan gedhe lan sepur, simplifying noto nyebrang lan minimalake gangguan kanggo transportasi lan pandhu arah.

Aplikasi umum kalebu garis sumber daya kanggo pusat beban industri lan sirkuit transmisi angin metu lan basis tenaga surya. Nanging, manungsa waé kudu mbayar kanggo drawbacks sawijining: beban menara luwih abot, risiko luwih saka gagal simultaneous saka loro sirkuit ing karusakan menara, uga syarat ketat kanggo pangayoman kilat lan desain reresik elektromagnetik.

Pedoman Pangopènan Rutin Standar kanggo 220kV Double Circuit Lattice Steel Tower

Pangopènan biasa njamin safety struktural lan sumber daya stabil 220kV menara baja kisi sirkuit pindho. Pemriksaan visual rutin kudu ditindakake saben wulan, kanthi inspeksi rinci sing komprehensif diatur saben taun.

Priksa badan utama menara, komponen baja sudut lan bolt sambungan kanggo karat, deformasi, retak lan longgar pengikat. Priksa lapisan anti-karat lan permukaan galvanis panas; nindakake lukisan tutul pas wektune ngendi galvanisasi peeling. Verifikasi piranti grounding, mesthekake konduktor grounding utuh lan grounding qualified resistance.

Ngawasi pondasi menara kanggo pemukiman, retak, erosi banyu lan ketidakstabilan lereng. Periksa string isolator, fittings lan sambungan jumper kanggo karusakan, polusi lan panas ora normal. Mbusak obyek ngambang, suket lan puing-puing konstruksi ing sekitar situs menara.

Rekam kabeh cacat lan ngleksanakake rectification klasifikasi. Penanganan prioritas dibutuhake kanggo risiko abot kayata distorsi struktural lan fitting rusak. Sawise cuaca ekstrem kalebu angin kenceng, badai gludhug lan es, pengawasan patroli khusus kudu diatur langsung.

Bedane & Pentinge: Menara Kisi Sirkuit Ganda 220kV vs Menara Baja Kisi 500kV

Bedane Kunci

1.Tegangan & Clearance: Menara sirkuit ganda 220kV nggawa loro sirkuit 220kV ing siji struktur kanthi jarak fase-fase lan lemah sing luwih cilik. Menara 500kV makaryakke ing voltase dhuwur banget lan mbutuhake reresik listrik sing luwih gedhe supaya ora rusak udara.
2.Struktur & Ukuran Menara: 220kV menara sirkuit pindho relatif kompak. Umume menara 500kV luwih dhuwur, luwih abot, kanthi lengen silang sing luwih gedhe lan pondasi sing luwih kuat kanggo nahan beban angin lan tegangan konduktor sing luwih gedhe.
3.Tata Letak Sirkuit: Jinis 220kV umume ngatur loro sirkuit ing menara siji kanggo nyimpen koridor. Menara kisi standar 500kV biasane sirkuit tunggal amarga watesan elektromagnetik sing ketat; menara sirkuit kaping pindho 500kV kurang asring diadopsi.
4.Kapasitas Transmisi: Garis 500kV ngirimake kapasitas transmisi daya sing luwih gedhe kanggo transportasi daya akeh jarak adoh. 220kV jalur sirkuit pindho utamané nindakake distribusi daya regional lan sumber mbukak lokal.

wigati

Menara sirkuit dobel 220kV ngoptimalake panggunaan lahan kanggo jaringan listrik pinggiran kutha lan kutha, nambah linuwih sumber daya ing jaringan regional. Menara kisi 500kV mbentuk balung mburi kothak utama, mbisakake energi jarak jauh transmisi antarane basis daya lan pusat mbukak. Pilihan menara sing tepat ngimbangi biaya konstruksi, sumber daya lahan, ukuran transmisi lan keamanan kothak.

Anbang Kaluwihan saka 220kV Double Circuit Lattice Steel Tower

(sekitar 200 tembung, versi teknis ekspor resmi) Menara Baja Kisi Sirkuit Ganda 220kV Anbang ngirim dipercaya, solusi transmisi overhead biaya-efektif kanggo jaringan daya global. Ngadopsi baja sudut Q355 / Q420 kanthi kekuatan dhuwur lan galvanisasi hot-dip sing ketat sing tundhuk karo ISO 1461, menara kasebut entuk kinerja anti-karat sing unggul lan Umur layanan desain 50 taun, cocok kanggo wilayah kompleks pesisir, pegunungan lan daratan.

Didhukung dening tim teknik independen, Anbang nyedhiyakake desain struktur sing disesuaikan miturut standar IEC lan GB kanggo nyukupi macem-macem kacepetan angin, lapisan es lan syarat nyebrang. Tata letak kisi sing dioptimalake njamin mekanik sing stabil distribusi beban nalika ngontrol konsumsi baja sakabèhé, nglereni investasi proyek.

Kabeh komponen diproses CNC kanthi cocog bolongan sing tepat supaya gampang dipasang ing situs. Inspeksi pra-pangiriman lengkap njamin akurasi dimensi lan kualitas fastening bolt. Anbang nawakake layanan siji-mandeg lengkap kalebu gambar optimasi, fabrikasi, kemasan lan bimbingan teknis. Menara kita èfèktif nyimpen jembaré koridor transmisi kanggo proyek daya kutha lan dianyari, menang pangenalan konsisten saka kontraktor EPC lan operator daya donya.

FAQs - 220kV Double Circuit Lattice Steel Tower

Cocog kanggo katalog, dokumen penawaran & komunikasi klien

Q1: Apa menara baja kisi sirkuit ganda 220kV?

A: Iku menara transmisi nduwur sirah mbeta loro sirkuit daya 220kV sawijining ing siji baja kisi struktur. Iki mbantu nylametake koridor darat dibandhingake karo rong jalur menara sirkuit tunggal sing kapisah.

Q2: Standar apa menara sampeyan tundhuk?

A: Kita ngetutake standar nasional GB, spesifikasi IEC. Kita bisa nyetel desain miturut syarat klien kanggo beban angin, kekandelan es lan lingkungan regional.

Q3: Apa bahan baja lan perawatan anti-karat sing sampeyan gunakake?

A: Bahan utama baja sudut Q355B / Q420B. Kabeh komponen nganggo galvanisasi hot-dip (ISO 1461) kanggo njamin dawa umur anti-korosi.

Q4: Apa urip layanan desain?

A: urip layanan desain standar tekan 50 taun ing kahanan pangopènan normal.

Q5: Menara iki cocog kanggo skenario terrain apa?

A: Cocog kanggo pinggiran kutha, wilayah pegunungan, nyebrang kali, nyebrang dalan gedhe / sepur, peternakan angin lan tenaga surya garis metu karo jembaré koridor winates.

Q6: Apa sampeyan bisa nyedhiyakake desain menara sing disesuaikan?

A: Nggih. Tim teknik kita bisa ngoptimalake model menara, dhuwur, tata letak salib adhedhasar data survey rute, angin kacepetan, kondisi icing lan panjaluk nyebrang.

Q7: Apa proses inspeksi produksi sampeyan?

A: CNC nglereni, ngebur, assembling nyoba fitting sadurunge galvanizing. inspeksi dimensi, kekandelan galvanizing tes lan pemeriksaan loading bakal ditindakake sadurunge dikirim.

Q8: Apa risiko utama sing kudu digatekake kanggo operasi menara sirkuit kaping pindho?

A: Sawise menara rusak, loro sirkuit bisa diselani. Pangopènan reguler ing tightness bolt, lapisan anti-karat, pemukiman pondasi lan resistance grounding dibutuhake.
