Menara Pipa Baja Tegangan Tinggi

Qingdao Anbang New Energy High-Voltage Steel Tubular Tower minangka peralatan dhukungan transmisi inti sing nggabungake "desain-manufaktur-instalasi-layanan". Dirancang khusus kanggo voltase dhuwur 10kV-1000kV, ultra-dhuwur-voltase (UHV), lan saluran transmisi daya voltase ekstra dhuwur, kalebu macem-macem jinis struktur kalebu jinis kisi, tipe tapered single-column, lan tipe gabungan narrow-base.

Minangka "Top 10 Steel Pipe Pole Enterprise saka 2022", ing perusahaan gumantung ing 20 paten inti, kapasitas produksi taunan 50.000 ton, lan sertifikasi ing nasional / industri. standar kayata GB / T 2694 lan GB 50205.

Produk kasebut nganggo baja kekuatan dhuwur kelas Q355B / Q420 / Q460, sing nampilake hot-dip galvanizing anti-korosi, teknologi welding paten, lan desain struktur dikiataken.

Iku bisa operate kanthi stabil ing skenario rumit kayata wilayah rawan angin topan, wilayah es abot, lan koridor sing diwatesi kutha, nyedhiyakake aman lan solusi transmisi daya dipercaya kanggo daya, komunikasi, industri lan lapangan liyane, lan wis sukses nglayani atusan pelanggan ing saindenging jagad. Loro-lorone nampa pujian dhuwur saka klien.

Kaluwihan inti

Pemberdayaan Paten kanggo Struktur Stabil

Kepemilikan eksklusif saka paten inti kalebu "Struktur Dikuatake kanggo Daya Komponen Baja Menara" lan "Perlengkapan Welding Khusus kanggo Base Tower Steel Angle". Liwat dhukungan stabil segitiga desain lan teknologi tulangan tanpa bolongan, kapasitas bantalan ditambah tanpa ngrusak kekuatan awak.

Ing peralatan welding bisa adaptasi kanggo posisi saka macem-macem specifications saka piring baja; welds ngalami non-destruktif testing, mesthekake kaku peserta dhuwur lan eccentricity minimal. Getaran angin lan kemampuan anti-icing yaiku luwih unggul tinimbang produk tradisional.

Kekuwatan Dhuwur & Ketahanan Korosi Kanggo Umur Layanan Luwih

Bahan utama yaiku paduan rendah baja kekuatan dhuwur. Ing kekandelan lapisan galvanis hot-dip ora kurang saka 85μm, lan struktur pipa baja sing ditutup kanthi efektif nyegah akumulasi banyu lan bledug, entuk umur layanan anti-karat luwih saka 30 taun.

Batang sing dikontrol kanthi ketat mlengkung derajat (≤2‰ dawa) lan ovality (≤2D/1000) njamin adaptasi kanggo lingkungan atos kayata semprotan uyah dhuwur ing wilayah pesisir lan angin dhuwur lan wedhi ing China barat laut, karo workload pangopènan saben dina mung 1/3 saka tradisional menara wesi.

Adaptasi Skenario kanthi Ruang Lantai Optimal

Ana macem-macem opsi struktural (narrow-base jinis gabungan, tipe tapered kolom tunggal). Menara tabung tunggal mung mbutuhake dhasar bunder, nyuda ruang lantai kanthi luwih akeh saka 60% dibandhingake karo menara baja amba, sampurna cocok kanggo transformasi kothak daya kutha, taman industri lan skenario koridor-watesi liyane.

Salib-bagean pipa baja streamlined nduweni koefisien tahan angin sing kurang, nyuda beban angin nganti 30% ing wilayah rawan angin topan lan bagean long-span (nyebrang kali / canyon). Kanggo skenario UHV, ing dhuwur menara bisa tekan 130m lan bobot menara 260 ton, ketemu syarat daya sirkuit pindho transmisi.

Layanan Full-Chain kanggo Pangiriman Efisien

Nyedhiyakake layanan turnkey "pabrik desain khusus perakitan prefabrikasi ing situs". Basis produksi 50.000㎡ njamin produksi massal kanthi cepet.

Ngadopsi olahan skema konstruksi kayata angkat tali nilon kanthi kekuatan dhuwur, siklus instalasi 20% luwih cendhek tinimbang industri rata-rata. Dhukungan teknis proses lengkap kalebu desain pondasi lan adaptasi komponen diwenehake.

Skenario Aplikasi

Medan Transmisi Daya: 110kV-1000kV UHV/jalur transmisi daya voltase ekstra dhuwur lan struktur gardu induk, utamané cocok kanggo proyek transmisi energi lintas-wilayah ing Inner Mongolia, Guangxi lan wilayah liyane.

Skenario Kutha & Industri: Peningkatan jaringan listrik perkotaan, distribusi daya kawasan industri, lan daya 10 kV proyek transmisi kanggo stasiun ngisi daya lan swapping. Desain sempit-basa nyuda biaya akuisisi tanah lan adaptasi kanggo lingkungan Komplek bangunan padhet.

Iklim Komplek & Terrains: Wilayah pesisir sing rawan angin topan, wilayah es abot ing sisih kidul-kulon China, angin gedhe wilayah kacepetan ing sisih lor-kulon Gobi, uga bagean transmisi long-span kayata kali / canyon nyebrang.

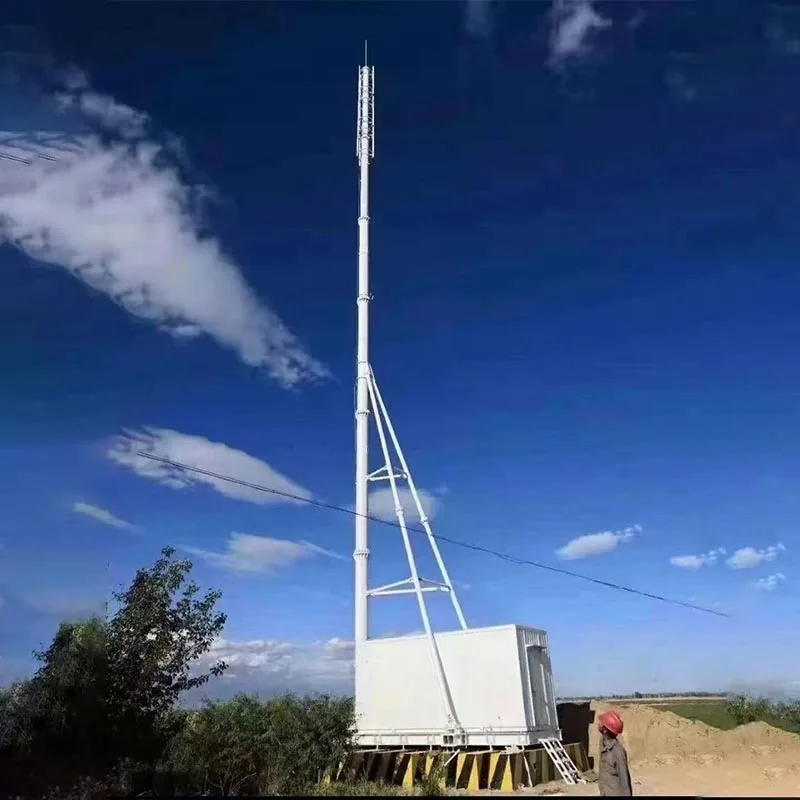

Adaptasi Multi-Industri: Dhukungan stasiun pangkalan komunikasi, menara radio lan televisi, lan daya khusus fasilitas transmisi kanggo militèr. struktur menara Customizable saka macem-macem specifications kasedhiya kanggo nyukupi kabutuhan tartamtu.

Spesifikasi Parameter

Pitakonan sing Sering Ditakoni (FAQ)

1. Apa biaya menara tubular baja voltase dhuwur luwih dhuwur tinimbang menara baja sudut tradisional?

Biaya manufaktur awal rada luwih dhuwur, nanging biaya lengkap luwih nguntungake! Baja menara tubular luwih entheng (30% nyuda bobot ing beban sing padha), nyuda biaya konstruksi pondasi kanthi 20% -40%.

Kanthi umur layanan anti-karat nganti 30 taun, biaya pangopènan mengko mung 1/3 saka menara baja sudut tradisional. Menapa malih, papan lantai kompak sawijining Ngartekno nyuda biaya akuisisi tanah ing wilayah kutha, nyebabake efektifitas biaya sing luwih dhuwur kanggo panggunaan jangka panjang.

2. Carane njamin stabilitas lan safety menara ing UHV long-span projects?

Menara long-span UHV nganggo struktur sing dikuatake jinis kisi, kanthi bahan utama digawe saka baja kekuatan dhuwur Q460. Distribusi gaya dioptimalake liwat analisis unsur terhingga 3D, lan sambungan dipasang kaping pindho kanthi intersecting welding line lan sambungan flange, karo eccentricity ≤3mm. Sadurunge pangiriman, tes trowongan angin model skala 1:10 lan tes watesan beban ditindakake.

Sawise instalasi ing situs, deteksi cacat ultrasonik lan vertikalitas sakabèhé pengawasan sing dileksanakake kanggo mesthekake tundhuk karo 1000kV UHV syarat mbukak transmisi daya. Produk wis wis beroperasi kanthi stabil ing pirang-pirang proyek UHV lintas-kali.

3. Carane nindakake pangopènan saben dina lan apa siklus pangopènan?

Pangopènan prasaja lan trep! Dianjurake kanggo nindakake inspeksi reguler sapisan taun: mriksa ing tightness saka bolts, sensitivitas ril penahanan tiba (yen dilengkapi), lan alangan cetha sak menara.

Tutul lapisan anti-karat kudu ditindakake saben 5-8 taun miturut kahanan lingkungan. Ing struktur pipe baja ditutup ngalangi karat internal, mbusak perlu kanggo overhauls Kerep lan Ngartekno nyuda beban kerja pangopènan.

4. Apa desain selaras didhukung lan apa siklus pangiriman?

Kustomisasi full-skenario kasedhiya! Struktur menara bisa disesuaikan miturut tingkat voltase, beban syarat, terrain lan iklim, watesan ruang lantai lan paramèter liyane.

Siklus pangiriman kanggo standar produk 15-30 dina; kanggo menara UHV gedhe utawa produk selaras, siklus bisa rembugan adhedhasar project skala. Kapasitas produksi taunan perusahaan 50.000 ton njamin produksi massal lan pangiriman kanthi cepet.
