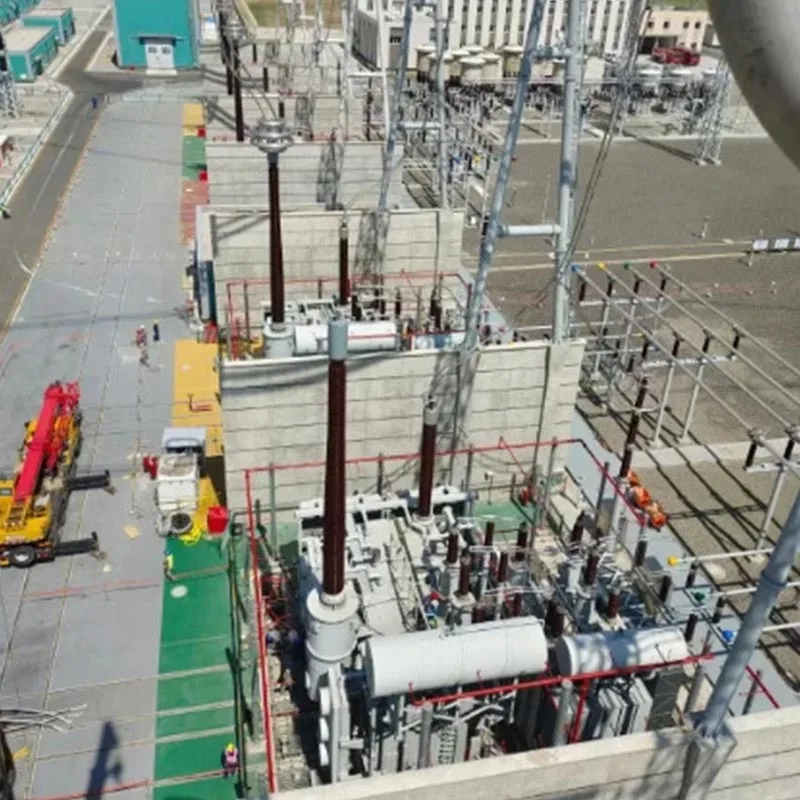

Apa struktur kerangka gardu induk?

Struktur rangka sakagardu indukutamané diklasifikasikaké miturut bahan, wangun, lan fungsi. Adhedhasar informasi paling anyar sing kasedhiya kanggo umum, jinis umum yaiku:

Klasifikasi miturut bahan struktural

-Steel framework struktur: nggunakake kombinasi balok baja lan kolom, nduweni kaluwihan saka kekuatan dhuwur, resistance seismik apik, lan construction cepet, lan cocok kanggo 500kV lan ndhuwur substations voltase Ultra-dhuwur.

-Struktur beton sing dikuatake: Nampa keseimbangan antarane ekonomi lan daya tahan liwat kombinasi beton lan baja, cocok kanggo lingkungan korosif utawa wilayah sensitif lanskap.

- Struktur rangka modular prefabrikasi: nggunakake tumpukan pipa tekanan statis prefabrikasi, panel komposit, panel tembok beton aerated autoclaved, lan liya-liyane, hoisting lan perakitan ing situs minangka cara utama, kanthi tingkat perakitan 53%, nyepetake wektu konstruksi lan nyuda polusi.

Klasifikasi miturut wangun arsitektur

-Pigura portal: Struktur stabil segi telu sing dibentuk dening rod support utama lan rod support condhong, cocok kanggo susunan peralatan siji-lapisan.

-π - struktur shaped: support telung dimensi wis ngrambah liwat crossbeams lan rod support macem-macem, cocok kanggo susunan peralatan multi-lapisan.

-Grid struktur: struktur sistem Pole dumadi saka bagean baja, pipo baja, etc. disambungake dening ngudani, umume digunakake ing peralatan distribusi daya ruangan 750kV lan ndhuwur, karo karakteristik konsumsi baja kurang lan resistance angin apik.

Klasifikasi miturut Fungsi lan Tingkat Integrasi

- Kerangka gardu konvensional: kalebu struktur utama kayata trafo utama, switchgear voltase dhuwur lan kurang, peralatan kontrol lan proteksi, uga struktur tambahan kayata komunikasi lan ngawasi.

- Tipe kothakgardu(jinis kabin prefabricated): nggabungake switch voltase dhuwur, trafo, distribusi voltase kurang, lan sapiturute menyang kothak struktur baja sing disegel, dipérang dadi struktur Eropah (bolong / produk) lan struktur Amerika, cocok kanggo jaringan distribusi kutha, perusahaan industri lan pertambangan, etc.

-Kerangka gardu digital: Adhedhasar standar IEC 61850, nggunakake arsitektur telung lapisan lapisan proses, lapisan interval, lan lapisan kontrol stasiun, ndhukung interoperabilitas piranti cerdas lan enggo bareng data.
