Apa Menara Terminasi Kabel lan Napa Penting kanggo Sistem Daya Modern?

A Menara Terminasi Kabelminangka komponen prasarana utama sing digunakake ing sistem transmisi daya voltase dhuwur kanggo mungkasi lan transisi kabel lemah utawa nduwur sirah kanthi aman menyang gardu, switchyard, utawa sistem saluran nduwur sirah. Iki nduweni peran penting kanggo njamin insulasi listrik, stabilitas mekanik, lan keamanan operasional ing jaringan distribusi tenaga. Nalika panjaluk energi global terus mundhak lan integrasi sing bisa dianyari, pentinge sistem terminasi kabel sing dipercaya dadi luwih penting. Artikel iki nylidiki struktur, fungsi, aplikasi, prinsip desain, cara instalasi, lan pertimbangan pangopènan menara mandap kabel kanthi rinci, mbantu insinyur, pangembang proyek, lan spesialis pengadaan nggawe keputusan sing tepat.

Daftar Isi

• Outline saka Artikel
• Pangertosan Menara Terminasi Kabel
• Fungsi Inti lan Peran Operasional
• Komponen lan Struktur Kunci
• Jinis Menara Terminasi Kabel
• Pertimbangan Desain lan Faktor Teknik
• Proses Instalasi Dijelasake
• Tantangan Umum lan Titik Pain
• Praktek paling apik lan Solusi Teknik
• Standar Keamanan lan Kepatuhan
• Pangopènan lan Manajemen Lifecycle
• Aplikasi ing saindhenging Industri
• Tabel Perbandingan Teknis
• Tren mangsa ing Sistem Terminasi Kabel
• Pitakonan sing Sering Ditakoni
• Kesimpulan lan Informasi Kontak

Outline saka Artikel

Artikel iki menehi eksplorasi lengkap menara mandap kabel, miwiti saka definisi dhasar lan pindhah menyang wawasan engineering majeng. Iki uga ngatasi tantangan nyata ing instalasi lan operasi, didhukung dening perbandingan terstruktur, aplikasi industri, lan tren pangembangan mangsa ngarep.

• Definisi lan tujuan menara terminasi kabel
• Fungsi inti listrik lan mekanik
• Komponen struktur lan bahan sing digunakake
• Beda konfigurasi lan variasi desain
• Rekayasa lan pertimbangan lingkungan
• Prosedur instalasi lan praktik lapangan
• Risiko operasional lan strategi mitigasi
• Aplikasi industri lan skenario kasus
• Teknologi berkembang lan prospek masa depan

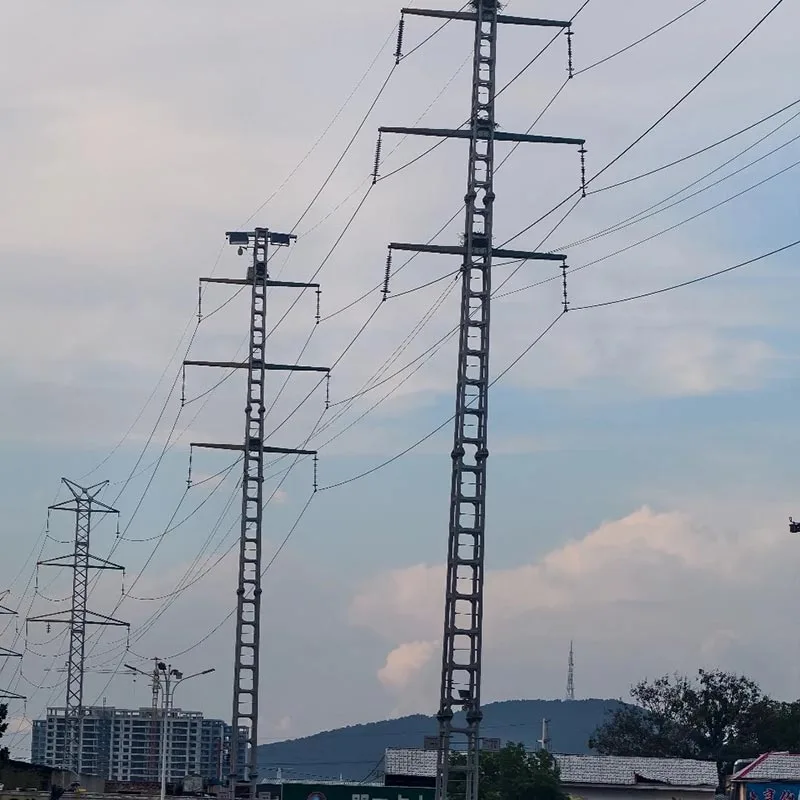

Pangertosan Menara Terminasi Kabel

Menara Terminasi Kabel minangka struktur khusus sing dirancang kanggo nangani titik transisi ing ngendi kabel voltase dhuwur diakhiri kanthi aman lan disambungake menyang bagean liya saka jaringan listrik. Menara iki umume digunakake ing gardu induk, pabrik energi sing bisa dianyari, sambungan angin lepas pantai, lan sistem kabel lemah kutha.

Ing teknik listrik modern, titik terminasi minangka salah sawijining bagean sing paling sensitif ing kabeh saluran transmisi. Tanpa desain sing tepat, bisa nyebabake kegagalan insulasi, discharge parsial, overheating, utawa malah rusak sistem catastrophic. Menara mandap kabel njamin stres voltase dikontrol lan sambungan fisik tetep stabil ing kahanan beban lingkungan lan listrik.

Fungsi Inti lan Peran Operasional

Menara terminasi kabel nindakake sawetara fungsi penting ing sistem transmisi daya:

• Kontrol tegangan tegangan:Iki nyebarake stres listrik kanthi merata supaya ora rusak insulasi.
• Dhukungan Mekanik:Nyedhiyakake anchoring stabil kanggo kabel voltase dhuwur sing abot.
• Antarmuka Transisi:Iki nyambungake kabel lemah utawa submarine menyang sistem overhead.
• Isolasi Keamanan:Njaga jarak aman antarane komponen energi lan struktur lemah.
• Perlindungan Lingkungan:Iku tameng peralatan mandap saka angin, udan, lan polusi.

Ing jaringan listrik skala gedhe, kegagalan ing titik terminasi bisa nyebabake gangguan ing saindenging sistem. Mulane, linuwih struktur iki langsung mengaruhi stabilitas kothak.

Komponen lan Struktur Kunci

Menara terminasi kabel khas kasusun saka sawetara bagean sing direkayasa, saben duwe fungsi tartamtu:

Saben komponen kudu direkayasa kanthi tepat kanggo nangani tingkat voltase ekstrim wiwit saka voltase medium (MV) nganti aplikasi voltase dhuwur (EHV).

Jinis Menara Terminasi Kabel

Sistem tenaga sing beda-beda mbutuhake konfigurasi menara terminasi sing beda-beda gumantung saka terrain, kelas voltase, lan lingkungan instalasi.

• Overhead Transition Towers:Digunakake kanggo nyambungake kabel lemah menyang saluran transmisi nduwur sirah.
• Menara Penghentian Gardu Induk:Dipasang ing gardu kanggo distribusi sing dikontrol.
• Struktur Terminasi Offshore:Dirancang kanggo peternakan angin lan sistem kabel submarine.
• Menara Kutha Kompak:Digunakake ing infrastruktur metropolitan sing winates spasi.

Saben jinis dioptimalake kanggo beban mekanik, jarak insulasi listrik, lan paparan lingkungan.

Pertimbangan Desain lan Faktor Teknik

Ngrancang menara mandap kabel mbutuhake kawruh teknik multidisiplin. Sawetara faktor kritis kudu dianggep:

• Tingkat Tegangan:Nemtokake jarak insulasi lan pilihan materi.
• Kondisi Lingkungan:Beban angin, variasi suhu, kelembapan, lan tingkat polusi.
• Beban mekanik:Ketegangan kabel lan syarat stabilitas struktural.
• Ketahanan Seismik:Penting ing wilayah rawan lindhu.
• Proteksi korosi:Utamane kanggo lingkungan pesisir utawa industri.

Piranti simulasi canggih kayata analisis unsur terhingga (FEA) asring digunakake kanggo njamin linuwih struktural sadurunge instalasi.

Proses Instalasi Dijelasake

Instalasi menara terminasi kabel minangka proses multi-tahap sing kompleks sing mbutuhake teknik presisi lan kontrol keamanan sing ketat.

1. Persiapan Situs:Lemah leveling, testing lemah, lan construction pondasi.
2. Instalasi pondasi:Basis beton bertulang dibangun kanggo stabilitas.
3. Majelis Menara:Komponen baja dirakit lan diangkat nggunakake crane.
4. Pemasangan kabel:Kabel voltase dhuwur diarahake lan dipanggonke.
5. Setup mungkasi:Ujung kabel diakhiri kanthi ati-ati kanthi sistem kontrol stres.
6. Pengujian lan Komisioning:Insulasi listrik lan tes beban ditindakake.

Sembarang kesalahan nalika instalasi bisa nyuda linuwih sistem, nggawe teknisi trampil penting kanggo proses kasebut.

Tantangan Umum lan Titik Pain

Senadyan kemajuan teknologi, sawetara tantangan isih mengaruhi proyek menara mandap kabel:

• Biaya instalasi lan materi sing dhuwur
• Persyaratan teknik kompleks
• Garis wektu proyek sing dawa
• Watesan lingkungan ing wilayah kutha
• Kesulitan pangopènan ing zona voltase dhuwur

Tantangan kasebut asring mbutuhake solusi teknik khusus lan perencanaan proyek sing ati-ati.

Praktek paling apik lan Solusi Teknik

Kanggo nambah kinerja lan linuwih, insinyur nggunakake sawetara praktik paling apik:

• Nggunakake desain menara modular kanggo instalasi luwih gampang
• Nglamar insulator komposit majeng kanggo kekiatan luwih
• Implementasi sistem monitoring real-time
• Nindakake pangopènan prediktif nggunakake data sensor
• Ngoptimalake sistem grounding kanggo proteksi kesalahan

Solusi kasebut mbantu nyuda downtime lan nambah umur operasional.

Standar Keamanan lan Kepatuhan

Menara mandap kabel kudu tundhuk karo standar safety listrik internasional sing ketat. Iki kalebu aturan koordinasi insulasi, syarat grounding, lan peraturan beban mekanik. Keamanan minangka faktor kritis amarga sistem voltase dhuwur nyebabake risiko serius yen ditangani kanthi ora bener.

Pemriksaan reguler, tes dielektrik, lan audit struktural njamin kepatuhan lan nyegah kegagalan.

Pangopènan lan Manajemen Lifecycle

Pangopènan sing tepat njamin kinerja jangka panjang lan linuwih. Strategi pangopènan terstruktur kalebu:

• Inspeksi visual rutin
• Thermal imaging mriksa kanggo overheating
• Reresik lan panggantos isolator
• Pengujian ketahanan sistem grounding
• Pangobatan pencegahan korosi struktural

Kanthi pangopènan sing tepat, menara mandap kabel bisa mlaku kanthi andal nganti pirang-pirang dekade.

Aplikasi ing saindhenging Industri

Menara terminasi kabel digunakake ing pirang-pirang sektor:

• Jaringan transmisi lan distribusi daya
• Sistem energi sing bisa dianyari angin lan solar
• Fasilitas industri minyak lan gas
• Proyek infrastruktur kutha
• Sistem interkoneksi lintas wates

Versatility ndadekake dheweke dadi komponen dhasar ing infrastruktur energi modern.

Tabel Perbandingan Teknis

Tren mangsa ing Sistem Terminasi Kabel

Masa depan menara terminasi kabel raket karo digitalisasi lan ekspansi energi sing bisa dianyari. Sawetara tren muncul:

• Sistem pemantauan cerdas kanthi sensor IoT
• Model pangopènan prediktif basis AI
• Struktur komposit entheng canggih
• Kapasitas voltase sing luwih dhuwur kanggo jaringan voltase ultra-dhuwur
• Integrasi karo hub energi terbarukan lepas pantai

Inovasi kasebut samesthine bakal nambah efisiensi lan linuwih sistem kanthi signifikan.

Pitakonan sing Sering Ditakoni

1. Apa tujuan utama saka menara mandap kabel?
Kanthi aman transisi kabel voltase dhuwur menyang sistem overhead utawa gardu nalika njaga insulasi lan stabilitas mekanik.

2. Ing ngendi menara terminasi kabel sing umum digunakake?
Iki digunakake ing gardu induk, tanduran energi sing bisa dianyari, lan sistem transmisi daya jarak adoh.

3. Suwene ora menara mandap kabel tahan?
Kanthi pangopènan sing tepat, bisa tahan 30-50 taun gumantung saka kahanan lingkungan.

4. Apa bahan sing digunakake ing konstruksi?
Baja galvanis, insulator komposit, sistem grounding tembaga, lan paduan kinerja dhuwur.

5. Apa sebabé pangopènan kuwi penting?
Pangopènan njamin safety, nyegah kegagalan, lan ngluwihi umur operasional.

Kesimpulan lan Informasi Kontak

Menara terminasi kabel nduweni peran penting kanggo njamin stabilitas, safety, lan efisiensi sistem tenaga listrik modern. Nalika infrastruktur energi global terus berkembang, struktur kasebut bakal tetep penting kanggo nggabungake sumber energi sing bisa dianyari, ndhukung ekspansi kutha, lan njaga keandalan jaringan.
