Qingdao Anbang Energi Anyarnduweni keahlian jero ing kabeh rantai industri struktur baja daya. Kanggo proyek kothak 35kV nganti 220kV, proyek integrasi energi anyar, lan renovasi kothak kutha-desa, kita ngatur lan ngembangake seri lengkap menara terminal kabel baja lan kabel tabung baja terpadu. Pilih kita minangka pabrikan, lan entuk penawaran kanggo proyek anyar sampeyan!

Apa Menara Terminasi Kabel?

Menara terminasi kabel minangka struktur transisi utama sing nyambungake garis overhead transmisi voltase dhuwur karo sistem kabel lemah.

Nglayani minangka fasilitas struktur baja inti ing mburi kothak daya, padha nindakake macem-macem fungsi, kalebu siji-sisi konduktor tension anchoring, kabel terminal soyo tambah, penyebaran arrester lonjakan, line insulasi transisi, lan isolasi safety electrical.

Iki minangka peralatan kritis kanggo akses gardu induk, ngowahi jaringan nduwur sirah kutha dadi jalur lemah, lan nggabungake pembangkit listrik energi anyar menyang jaringan.

Menara kasebut nggabungake desain mekanik struktur sing dikuatake, tata letak keamanan listrik terpadu, lan sistem anti-karat tahan cuaca pesisir. Dheweke ngatasi masalah menara terminal tradisional kayata pendhudhukan tanah sing gedhe, redundansi stres sing ora cukup, ruang operasi lan pangopènan sing winates, lan adaptasi lingkungan sing kurang.

Solusi kita nyedhiyakake upgrade lengkap babagan bantalan beban mekanik, insulasi listrik, adaptasi situs, lan daya tahan jangka panjang, nawakake solusi terintegrasi sing bisa dipercaya kanggo sambungan pungkasan jaringan listrik.

Kategori produk

1. Menara Terminasi Kabel Monopole Baja

Dirancang kanthi struktur pipa baja siji-kolom, nggunakake pipa baja berkekuatan tinggi Q355B minangka bahan utama. Desain sakabèhé prasaja lan ngenggoni papan sing paling tithik, cocok kanggo wilayah kutha sing kompak lan skenario kanthi syarat lanskap sing dhuwur.

Dhuwur menara bisa disesuaikan kaya sing dibutuhake (8m-25m), cocog kanggo tingkat voltase 35kV-110kV, menehi kaluwihan tahan beban angin dhuwur, instalasi sing trep, lan operasi lan pangopènan sing efisien.

Iki nduweni platform pemasangan terminal terpadu lan sistem grounding proteksi kilat, kanthi proteksi karat nggunakake teknologi galvanizing hot-dip lan lapisan tertutup.

Bisa digunakake kanthi akeh ing sabuk ijo kutha, ing pager gardu induk, taman industri, lan situs sempit liyane, ngimbangi kepraktisan karo estetika, kanthi signifikan nyuda kesulitan pemilihan situs.

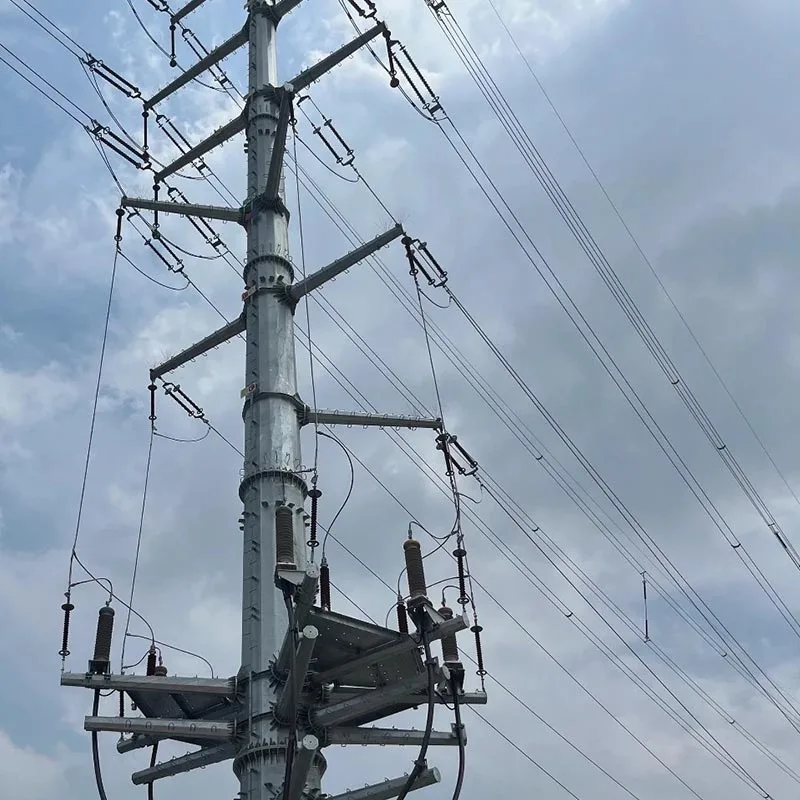

2. Multi-Circuit Kabel Riser Pole

Dirancang khusus kanggo syarat riser kabel multi-circuit, ndhukung 2-4 sirkuit bebarengan, cocok kanggo tingkat voltase dhuwur 110kV-220kV. Iki nggunakake struktur kutub modular, nggabungake pemasangan terminal kabel, transisi timbal, lan fungsi isolasi safety listrik.

Kutub kasebut dioptimalake kanggo distribusi stres lan bisa nanggung tension sing ora seimbang ing pirang-pirang sirkuit, kanthi macem-macem titik pemasangan terminal lan platform pangopènan.

Multi-Circuit Cable Riser Polecocok kanggo integrasi kothak multi-circuit ing stasiun daya energi anyar lan perluasan jaringan distribusi kutha, mbusak perlu kanggo mbangun fasilitas single-circuit, èfèktif streamlining project nggunakake tanah lan biaya construction, entuk Manajemen terpusat lan pangopènan efisien saka garis multi-circuit.

3. Gantry Tipe Kabel Mandap Tower

Ngadopsi struktur gantry kolom pindho kanthi span sing bisa disesuaikan (10m-30m), cocog kanggo tingkat voltase 110kV-220kV, nyedhiyakake kapasitas beban sing kuat lan jarak safety listrik sing cukup. Utamane digunakake kanggo terminal kabel kapasitas gedhe soyo tambah lan simpul transisi antarane garis nduwur sirah long-distance lan kabel lemah.

Gantry crossbeam wis sawetara TCTerms soyo tambah dilindhungi undhang-undhang, saged ndhukung sawetara set terminal kabel lan arresters bebarengan, cocok kanggo stopkontak gardu lan sambungan terminal line salib-wilayah kanggo proyèk gedhe-ukuran.

Fitur stabilitas struktural sing luar biasa, bisa nahan beban cuaca sing ekstrem, nyukupi standar panriman proyek-proyek jaringan listrik gedhe saka Grid Negara lan Grid Kidul, lan cocog kanggo kabutuhan transmisi daya dhuwur lan linuwih.

4. Menara Transmisi Transisi 132kV

Dirancang khusus kanggo tingkat voltase 132kV, fokus ing transisi antarane garis nduwur sirah lan kabel lemah, nggabungake fungsi dual menara terminal lan menara transmisi. Nangani pemasangan terminal kabel, transisi insulasi, lan uga bisa jangkar konduktor tensioned lan ngarahake garis kasebut.

Menara kasebut nggunakake kisi baja sudut utawa struktur gabungan pipa baja, kanthi redundansi stres sing cukup, tundhuk karo standar industri tenaga DL / T. Sistem anti-karat khusus dioptimalake kanggo skenario regional sing beda-beda, lan bisa digunakake kanggo integrasi kothak energi anyar 132kV, renovasi kothak kutha lan deso, lan transisi jalur darmabakti taman industri, njamin transisi lancar lan transmisi aman, ngimbangi universalitas lan adaptasi khusus.

kekiyatan inti

1. Struktur khusus

Beda saka loro-cara desain pasukan imbang menara transmisi conventional, Anbang kabel terminal menara sing istimewa dikuwati kanggo unidirectional super-gedhe unbalanced tension.

Bahan utama, sikil menara, lan simpul flange awak menara kabeh dienkripsi lan kenthel lan dioptimalake, lan kinerja anti-overturning lan anti-twisting adoh ngluwihi standar menara tahan tension umum.

Kapasitas bantalan dhasar dilindhungi undhang-undhang kanggo redundansi lan adaptasi karo spesifikasi industri daya DL / T, sing bisa nolak angin, icing, lan beban seismik sing ekstrem, supaya ora ana bebaya sing didhelikake saka jalur terminal lan ngimbangi menara saka panyebab struktur kasebut, lan njamin operasi stabil jangka panjang saka sambungan pungkasan jaringan listrik.

2. Desain platform terpadu

Menara Terminasi Kabel kita nduweni platform standar sing dibangun kanggo pemasangan kabel terminasi, penahan lonjakan, lan kurung transisi timbal. Desain iki nggabungake struktur terminasi mandiri tradisional, braket pemasangan, lan sistem grounding dadi struktur menara tunggal.

Desain iki ngilangi kabutuhan kanggo mbangun struktur dhukungan teknik sipil tambahan, saéngga nyuda jejak tanah sing dibutuhake uga nyuda prosedur konstruksi lan konsumsi bahan.

Salajengipun, desain platform terpadu iki nggabungake jalur akses khusus kanggo operasi lan pangopènan, bebarengan karo fasilitas perlindungan safety. Iki nggampangake instalasi peralatan sing trep, pemeriksaan rutin, lan ndandani darurat, sing pungkasane nyuda biaya modal proyek sakabèhé lan biaya operasional lan pangopènan jangka panjang.

3. Tahan cuaca lan sistem anti karat

Struktur utama menara dibangun saka Q355B dhuwur-kekuatan, baja kurang-alloy, nggenepi proses pangayoman dual-lapisan sing nggabungke hot-dip galvanizing karo nutup nutupi anti-karat.

Kekandelan lapisan lan formulasi anti-karat wis dioptimalake khusus dening Anbang kanggo nahan kahanan lingkungan sing atos ing wilayah pesisir - ditondoi dening semprotan uyah sing dhuwur, kelembapan sing dhuwur, lan angin segara sing kuwat - nyedhiyakake resistensi sing kuat marang korosi uyah, oksidasi, lan penuaan asam-basa.

Kabeh bolt lan flange struktural ngalami perawatan sealing anti-korosi sing padha, njamin umur layanan sing dirancang luwih saka 30 taun.

Kemitraan karo Anbang mbantu nyilikake frekuensi recoating ing mangsa ngarep lan panggantos komponen kanggo proyek sampeyan, nalika mesthekake adaptasi lengkap kanggo macem-macem lingkungan sing korosif banget-kalebu wilayah pegunungan daratan, pasang surut pesisir, lan taman industri.

4. Narrow-base, kustomisasi entheng

Ngatasi tantangan koridor sing sempit, sumber daya tanah sing langka, lan arsitektur sekitar sing padhet ing jaringan listrik kutha, kita wis ngenalake seri menara terminal sing kompak lan sempit.

Seri produk iki nduweni dimensi dhasar menara sing dioptimalake lan desain struktur tahan angin, sing nyebabake tapak sikil sing luwih cilik lan bagean salib angin sing suda.

Nalika nyukupi kabeh syarat beban struktur lan standar reresik safety listrik, seri menara terminal iki nawakake adaptasi fleksibel kanggo macem-macem lingkungan darat kutha-kalebu sabuk ijo, tembok perimeter gardu induk, lan area periferal fasilitas energi anyar. Padha nyedhiyani solusi praktis kanggo kangelan asring ditemoni ing panggonan menara terminal sak proyek modernisasi kothak daya kutha.

5. Kustomisasi fleksibel ing kabeh tingkat voltase

Portofolio produk kita nyakup kabeh kelas voltase dhuwur utama-kalebu 35kV, 110kV, lan 220kV-lan ndhukung kustomisasi macem-macem desain struktur, kayata menara kisi baja sudut, menara baja tubular kolom tunggal, lan menara komposit multi-sirkuit.

Dhuwur menara, konfigurasi lengen silang, paramèter lampiran insulator, sistem grounding, lan persiyapan proteksi kilat kabeh bisa disesuaikan karo syarat tartamtu.

Mampu nyukupi kabutuhan proyek-proyek rekayasa sing beda-beda - saka integrasi jaringan listrik termal lan transmisi energi sing bisa dianyari (angin lan solar) nganti ekspansi jaringan distribusi kutha lan deso lan sambungan terminal jalur antar-regional-kita nyedhiyakake solusi pangiriman khusus sing lengkap lan lengkap.
