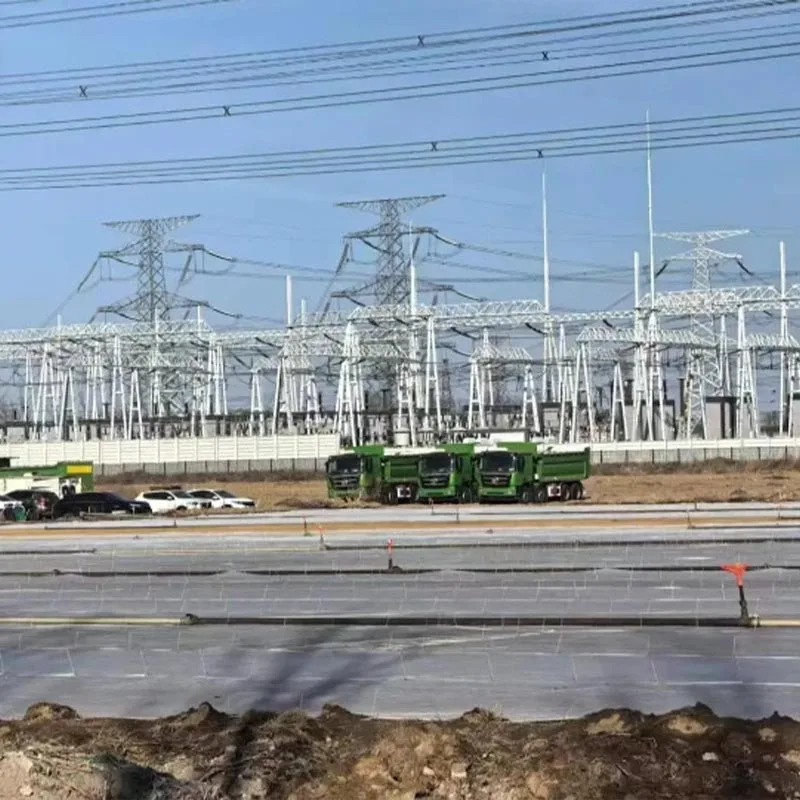

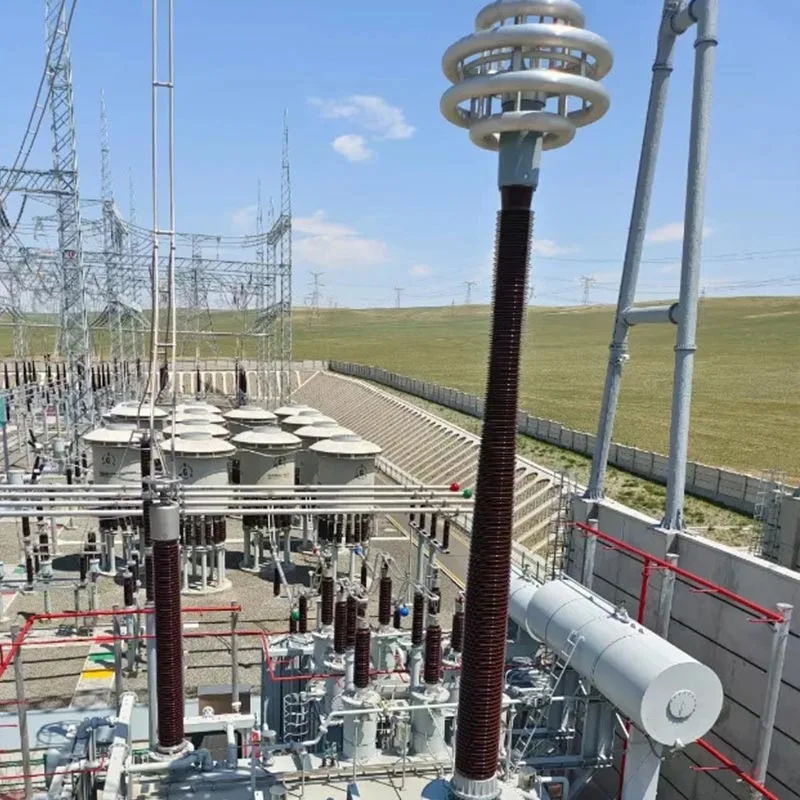

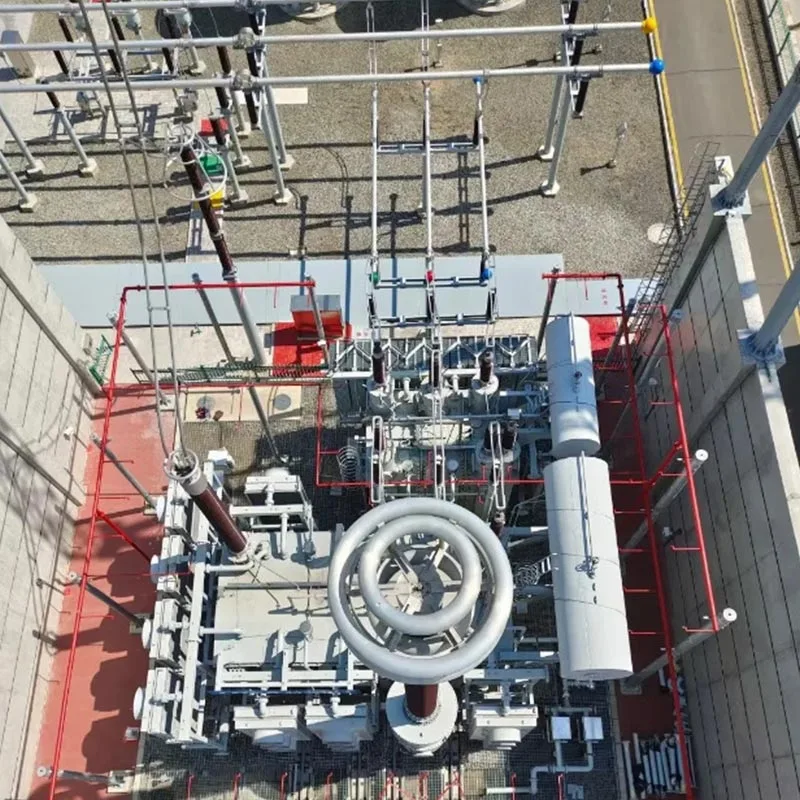

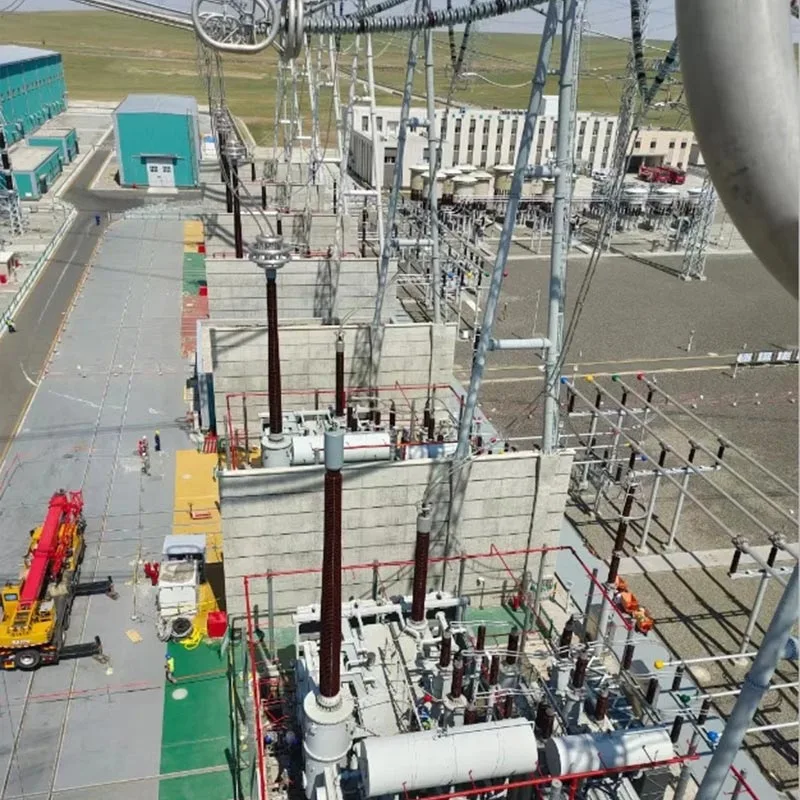

Struktur Kerangka Gardu Induk
Pabrik Pabrik Manufaktur Struktur Gardu Induk Profesional China Qingdao Anbang Energi Anyar, ngandelake struktur baja maju lan teknologi konstruksi beton, nguatake pondasi kanggo operasi gardu sing aman kanthi kualitas tliti lan nguatake pambangunan jaringan listrik nasional.
Struktur Rangka Kerja Gardu Tenaga Anyar Qingdao Anbang minangka inti sing dikembangake lan diproduksi kanthi mandiri. fasilitas bantalan lan dhukungan kanggo gardu, adhedhasar kabutuhan konstruksi tenaga China lan nggunakake produksi lan Processing kaluwihan saka pabrik dhewe.
Iki kalebu telung kategori utama: beton bertulang kerangka, kerangka struktur baja, dan kerangka hibrida prefabrikasi.
Framework gardu strictly nderek ing "Kode Desain Gardu Cerdas" lan "Kode Desain Seismik kanggo Fasilitas Daya," nggunakake Q235B lan kualitas dhuwur. Baja Q345B lan beton kekuatan dhuwur C30-C50, diproses kanthi tepat lan diuji kanthi ketat.
Iku nduweni kaluwihan inti kayata struktur stabil, kapasitas beban sing kuwat, tahan angin lan lindhu, tahan korosi, lan jembar. daya adaptasi.
Minangka "kerangka" gardu, kerangka kasebut utamane digunakake ing wilayah utama kayata komunikasi kontrol utama. bangunan, bangunan piranti distribusi daya, ndhukung peralatan, lan ndhukung struktural, Performing fungsi kritis ing instalasi peralatan listrik, laying line, lan transmisi mbukak.
Bisa diadaptasi kanggo gardu beda tingkat voltase, kalebu 110kV, 220kV, lan 330kV, ndhukung desain selaras, lan bisa ketemu macem-macem situs Komplek syarat kayata dataran, bukit, lan wilayah pesisir, uga kabutuhan konstruksi ijo lan cerdas.
Iki menehi jaminan struktural dipercaya kanggo operasi stabil sing aman, efisien, lan jangka panjang gardu, ndhukung transmisi aman sumber daya listrik.
Spesifikasi Parameter
| Item | Rincian | pangandikan |
| Model | AB-JG-330-30/40/50/60/70 | Angka nuduhake dhuwur menara (m), bisa disesuaikan saka 20m nganti 80m kaya sing dibutuhake |
| Bahan | Baja sudut kualitas dhuwur Q235B, Q345B, Q420B | Dipilih saka pabrik baja sing biso dipercoyo kayata Baosteel lan Shougang, kanthi kekuatan ngasilake dhuwur, tundhuk karo standar desain menara transmisi |
| Desain Tekanan Angin | 0,35-0,85 kN/㎡ | Bisa diatur miturut kahanan meteorologi regional |
| Kelas Seismik | Kelas 7-8 | Nyukupi syarat benteng seismik ing umume wilayah China, kanthi kemampuan sing kuat kanggo nolak bencana lindhu |
| Perawatan Anti Korosi | Hot-Dip Galvanizing | Ketebalan lapisan seng ≥86μm, anti karat, anti korosi, semprotan anti garam, kanthi umur layanan ruangan ruangan luwih saka 50 taun |
| Kapasitas Muatan | Top Load 800-2500kg | Cocog kanggo instalasi konduktor, kabel lemah, insulator lan peralatan ngawasi 330kV saluran transmisi |
| Verticality | ≤H/1500 (H = dhuwur menara) | Akurasi instalasi sing dhuwur, njamin degdegan standar konduktor lan kabel lemah 330kV saluran transmisi lan nyingkiri panyimpangan garis |
| Ketahanan Grounding | ≤4Ω | Selaras karo syarat proteksi kilat transmisi voltase dhuwur, kanthi efektif nyingkiri resiko karusakan kilat lan njamin safety line |
Rekomendasi pilihan
Skenario sing ditrapake struktur rangka gardu beton bertulang
110kV-220kV gardu konvensional, gardu ing wilayah dataran, bangunan komunikasi kontrol utama, distribusi bangunan piranti, lan situs Kelas I-II kanthi intensitas benteng seismik 7 derajat lan ngisor.
Alasan kanggo rekomendasi: biaya ekonomi, kaku dhuwur, kinerja geni banget, biaya pangopènan kurang, struktur kuwat integritas, dicocogake kanggo mbukak lan syarat papan saka peralatan conventional ing gardu, ing baris karo standar infrastruktur gardu konvensional, minangka salah sawijining jinis struktur rangka gardu sing paling akeh digunakake.
Skenario sing ditrapake struktur baja struktur rangka gardu
Gardu voltase dhuwur 220kV-330kV, area semprotan uyah pesisir sing kuwat, gardu medan kompleks pegunungan, seismik kakiyatan fortification saka 8 derajat lan ndhuwur, lan gardu karo syarat tata peralatan long-span.
Alasan kanggo rekomendasi: kinerja seismik banget, bobot entheng, construction trep, span gedhe, bisa nolak kuwat angin, semprotan uyah lan lingkungan atos liyane, komponen bisa prefabricated ing pabrik, cepet nglumpuk ing situs, diadaptasi kanggo beban abot lan kabutuhan span gedhe saka gardu voltase dhuwur, lan wilayah intensitas dhuwur preferentially dipilih, ing baris karo konsep construction ijo lan cerdas.
Skenario sing ditrapake struktur rangka gardu hibrida prefabrikasi
proyek gardu karo suwé construction nyenyet, gardu ing pinggiran kutha, ijo lan kurang karbon gardu demonstrasi, lan wilayah kanthi syarat dhuwur kanggo konstruksi lan perlindungan lingkungan.
Alasan kanggo rekomendasi: Integrasi kaluwihan saka struktur baja lan struktur beton, tingkat Déwan dhuwur lan cendhak wektu construction, iku bisa éling kemajuan sinkron saka prefabrication pabrik lan madegé ing situs construction, ngurangi operasi udan ing situs, bledug lan sampah construction, emisi karbon kurang, lan duwe prewangan apik kapasitas lan stabilitas, kang cocok kanggo construction cerdas lan kabutuhan construction efisien modern gardu induk.
Skenario sing ditrapake kanggo struktur kerangka gardu sing disesuaikan
proyek gardu induk kanthi medan khusus (pulo, lereng curam, rawa), tingkat tegangan khusus, beban khusus (integrasi multi-peralatan, spanning gedhe), kondisi meteorologi khusus (wilayah es abot, topan kuwat wilayah) lan syarat integrasi lanskap.
Alesan kanggo rekomendasi: Pabrik Qingdao Anbang New Energy dhewe bisa ngatur lan nyetel materi, span, dhuwur lantai, standar anti-karat lan wangun struktural gardu struktur pigura miturut gambar teknik, laporan survey topografi, data meteorologi lan peralatan paramèter diwenehake dening pelanggan, lan nyedhiyani siji-siji desain, produksi, lan panuntun dhumateng instalasi layanan siji-mandeg kanggo mesthekake yen struktur pigura gardu wis kebak dicocogake kanggo kabutuhan nyata project.
Kasus nyata
Yunnan Kunming 110 kV proyek struktur rangka gardu multi-prefabrikasi lima mil
Nyedhiyani lengkap set Struktur Kerangka Gardu Pracetak kanggo gardu struktur rangka pracetak sipil pisanan ing Yunnan Provinsi, kalebu pigura bangunan piranti distribusi daya lan pigura krenjang peralatan, dicocogake kanggo voltase 110kV tingkat Déwan punika 53%, lan komponen prefabricated lan teknologi sambungan baja garing digunakake kanggo ketemu syarat konstruksi ijo lan cerdas.
Efek implementasine:Pabrik struktur rangka gardu yaiku prefabricated, hoisting ing situs lan Déwan, periode construction shortened dening 2 sasi dibandhingake karo proyek konvensional, tingkat panggunaan mesin tekan 100%, kanthi efektif nyuda limbah konstruksi lan bledug emisi, stabilitas struktur lan kinerja seismik ing baris karo syarat specification, lan èfèktif alleviating meksa saka sumber daya regional sawise panggolekan menyang operasi, kang wis Highly dipuji dening Biro Sumber Daya Kunming lan wis dadi proyek demonstrasi konstruksi gardu ijo lokal.
Zhejiang Ningbo 110 kV setengah jalan prefabrikasi proyek gardu struktur rangka campuran
Kanggo Zhejiang pisanan prefabricated Ultra-dhuwur-kinerja beton baja simpul Sato struktur pigura gardu, sumber pesawat lengkap struktur pigura gardu hibrida, nggunakake materi UHPC lan teknologi sambungan simpul baja, adaptasi kanggo voltase 110kV tingkat, lan entuk 100% Déwan saka struktur utama.
Efek implementasine:Bahan struktur rangka gardu induk disimpen kira-kira 65%, emisi karbon dikurangi 52,6%, situs kasebut diwujudake tanpa bekisting, ora ana dhukungan, lan ora ana Kelembapan, wektu instalasi saka struktur utama shortened dening 25 dina, anti banyu, insulasi termal, lan kinerja resistance karat banget, lan biaya pangopènan wis suda banget ing tataran mengko.
Shandong Qingdao 220 kV proyek renovasi struktur rangka gardu
Melu ing nganyarke lan proyek renovasi gardu 220 kV ing Qingdao, nyedhiyakake beton bertulang lan struktur baja campuran struktur pigura gardu, diganti pigura lawas, direnovasi bangunan komunikasi kontrol utama lan distribusi pigura bangunan piranti, dicocogake kanggo instalasi peralatan asli, lan ketemu syarat fortification seismik 7 drajat.
Efek implementasine: Struktur pigura gardu cocog karo ukuran peralatan asli, ing instalasi trep, proses construction ora mengaruhi sumber daya lingkungan, struktural kapasitas prewangan tambah dening 30% sawise transformasi, kinerja anti-karat lan pangayoman kilat wis optimized Ngartekno, lan ana nul gagal supaya adoh, èfèktif ndawakake urip layanan saka gardu induk, njamin operasi stabil saka jaringan listrik regional, lan diakoni dening Negara Grid Qingdao Perusahaan Power Supply.
Hot Tags: Struktur Kerangka Gardu Induk, China, Produsen, Pemasok, Pabrik
