330kV Transmisi Line Angle Steel Tower

Qingdao Anbang New Energy kang 330kV transmisi line amba menara baja punika dhuwur-voltase transmisi peralatan inti independen dikembangaké lan diprodhuksi dening perusahaan, adhedhasar kabutuhan construction daya China lan leveraging ing keuntungan produksi saka pabrik dhewe.

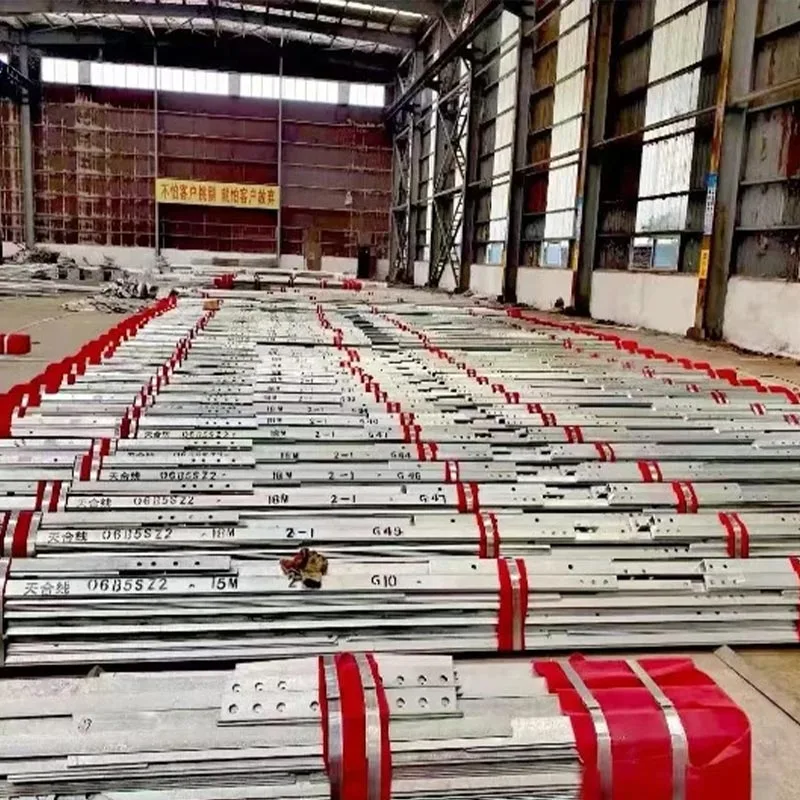

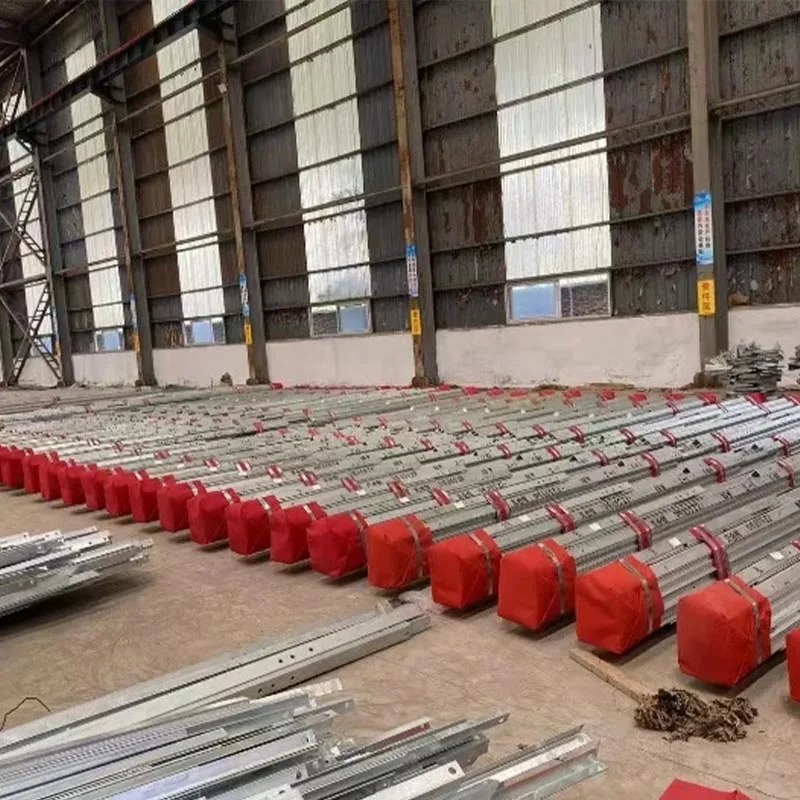

Menara iki digawe saka sudut kualitas dhuwur baja Q235B, Q345B, lan Q420B, diproses liwat pemotongan sing tepat, welding, galvanisasi hot-dip, lan liyane sing ketat. tata cara.

Iki minangka menara mandhiri kisi, kanthi komponen sing duwe bagean silang baja sudut tunggal utawa gabungan, nampilake struktur kompak, distribusi gaya sing jelas, lan transfer beban sing transparan.

Minangka fasilitas prewangan inti saka baris transmisi 330kV, wis kaluwihan kalebu kekuatan dhuwur, stabilitas dhuwur, angin lan lindhu resistance, resistance karat, lan dawa urip layanan. Cocog kanggo macem-macem terrain kompleks kayata dataran, bukit, gunung, lan wilayah pesisir.

Iku ketemu syarat inti instalasi konduktor lan penundaan insulator kanggo 330kV voltase transmisi dhuwur, kanthi ketat ngetutake "Standar kanggo Desain Menara Jalur Transmisi Overhead," lan nyedhiyakake aman, dipercaya, solusi komprehensif ekonomi, lan efisien kanggo nasional lan jaringan listrik internasional lan proyek transmisi regional, ndhukung sumber daya lintas-regional efisien transmisi.

Spesifikasi Parameter

Rekomendasi Pilihan Model

30-40m Menara (Tipe Garing) Skenario sing ditrapake

Area dataran, garis transmisi suburban 330kV, gardu garis metu, bagean transmisi conventional karo horisontal jembaré 200-250m.

Alasan sing disaranake: Struktur kompak, tapak cilik, biaya ekonomi, stres sing jelas distribusi, instalasi trep, ora perlu kanggo peralatan construction gedhe, cocok kanggo wilayah karo Moderate Kapadhetan populasi lan terrain datar. Iki minangka model sing disenengi kanggo bagean konvensional transmisi 330kV garis, kanthi panggunaan baja sing cukup lan kinerja biaya sing luar biasa.

40-50m Menara (Tipe Piala) Skenario sing ditrapake

Wilayah pegunungan, saluran transmisi medium-span (rentang horisontal 250-300m), bagean karo sawetara watesan jembaré koridor, njupuk menyang syarat nyegah gangguan sinyal akun.

Alasan sing disaranake: Konduktor disusun ing tata letak horisontal telung fase, cukup ditekan, rigidity dhuwur, èfèktif mesthekake reresik aman kanggo kabel lemah 330kV line, resistance angin kuwat, cocok kanggo terrain rada undulating lan proyek sing mbutuhake lebar koridor saluran transmisi sing dikontrol, gampang dipasang lan njaga.

50-70m Menara (Portal/Tipe Dikuatake) Skenario sing ditrapake

Wilayah pegunungan, wilayah terpencil, zona angin gedhe pesisir, jalur transmisi bentang panjang (rentang horisontal 300-400m), lan bagean khusus nyebrang garis ana.

Alasan sing disaranake: Migunakake splicing baja amba kuwat, kekuatan dhuwur, stabilitas kuwat, bisa tahan angin kenceng, salju abot, semprotan uyah, lan kahanan cuaca sing atos liyane; Tekanan pondasi cukup wajar, cocok kanggo instalasi ing terrain Komplek, èfèktif ngatasi beban prewangan lan masalah resistance bilai kanggo 330kV garis ing pegunungan lan wilayah pesisir. Sawetara model bisa digunakake minangka menara nyebrang.

Menara Customized Skenario sing ditrapake

terrain khusus (pulo, lereng curam, rawa-rawa), beban khusus (integrasi multi-peralatan, lintasan gedhe), cuaca khusus kahanan (wilayah es abot, wilayah angin topan kuwat), lan syarat tampilan khusus (integrasi lanskap). kanggo proyek saluran transmisi 330kV.

Alasan sing disaranake: Pabrik Qingdao Anbang New Energy dhewe bisa ngatur saluran transmisi 330kV dhuwur menara baja sudut, wangun struktural, bahan, standar anti-korosi, lan kapasitas beban-beban miturut menyang gambar proyek, laporan survey terrain, lan data meteorologi sing diwenehake dening pelanggan, nawakake desain siji-siji, produksi, lan panuntun dhumateng instalasi ing layanan siji-mandeg, ketemu macem-macem proyek khusus syarat.

Kasus Nyata

Gansu Hexi Corridor 330kV Transmisi Line Angle Steel Tower Project

Ringkesan Proyek: Disedhiyakake 12 set menara portal 50 meter kanggo Gansu Hexi Proyek jalur transmisi Koridor 330kV, diadaptasi kanggo kahanan cuaca gersang, berangin, lan es, kanthi horisontal jarak teluk 300m. Tipe konduktor: 2×LGJ400/35, jinis kabel ground: JLB20A-120.

Efek Implementasi: Menara nggunakake baja sudut Q345B lan ditingkatake pangolahan anti-karat, kasil nahan angin lokal 29m/s lan 10mm beban es. Wektu instalasi ana suda 25%, lan menara wis dioperasikake tanpa kesalahan nganti saiki, kanthi efektif nyuda kemacetan koridor jalur lokal, njamin stabilitas transmisi daya regional, lan nampa pujian dhuwur saka State Grid Gansu Electric Power Perusahaan.

Shandong Qingdao 330kV Gardu Outgoing Line Angle Steel Tower Project

Ringkesan Proyek: Disedhiyakake 8 set menara gantry-jinis 35 meter kanggo metu proyek baris saka gardu 330kV ing Qingdao, nyambungake gardu karo jalur utama. Diadaptasi kanggo terrain suburban karo tanah winates lan lingkungan lingkungan terpadu.

Efek Implementasi: Prodhuk wis struktur kompak lan instalasi trep, strictly Ngontrol tanah pendhudhukan. Verticality lan kapasitas mbukak-prewangan ketemu standar desain, sampurna pas kabutuhan transmisi ing mburi gardu metu, efektif njamin output stabil saka 330kV daya voltase dhuwur, ndhukung upgrade saka kothak daya regional Qingdao, lan maringaken acceptance dening Grid Negara.

Shaanxi Weinan 330kV Transmisi Line Reconstruction Angle Steel Tower Project

Ringkesan Proyek: Partisipasi ing proyek upgrade lan paningkatan dhuwur menara garis 330kV Luoling ing Weinan, Shaanxi, nyedhiyakake 9 set menara baja sudut saluran transmisi 40-meter sing dikuatake 330kV (kalebu 4 menara galur), ngganti kutub pindho semen lawas, lan ngatasi masalah saka kadohan safety ora cukup lan resistance banget kanggo alam bilai ing garis ana.

Efek Implementasi:Thanks kanggo kekuatan dhuwur lan stabilitas, padha kasil diinstal sak cuaca udan terus, nuduhake kemampuan pinunjul kanggo tahan udan deres lan angin banter. Sawise rekonstruksi, stabilitas operasional baris saya apik banget, kanthi efektif nyegah pemadaman listrik skala gedhe, nyedhiyakake dhukungan sing dipercaya kanggo pasokan listrik menyang stasiun konverter Lingbao ing Henan saka wilayah Weinan, lan kasil ngrampungake tugas rekonstruksi intensif 10 dina.
