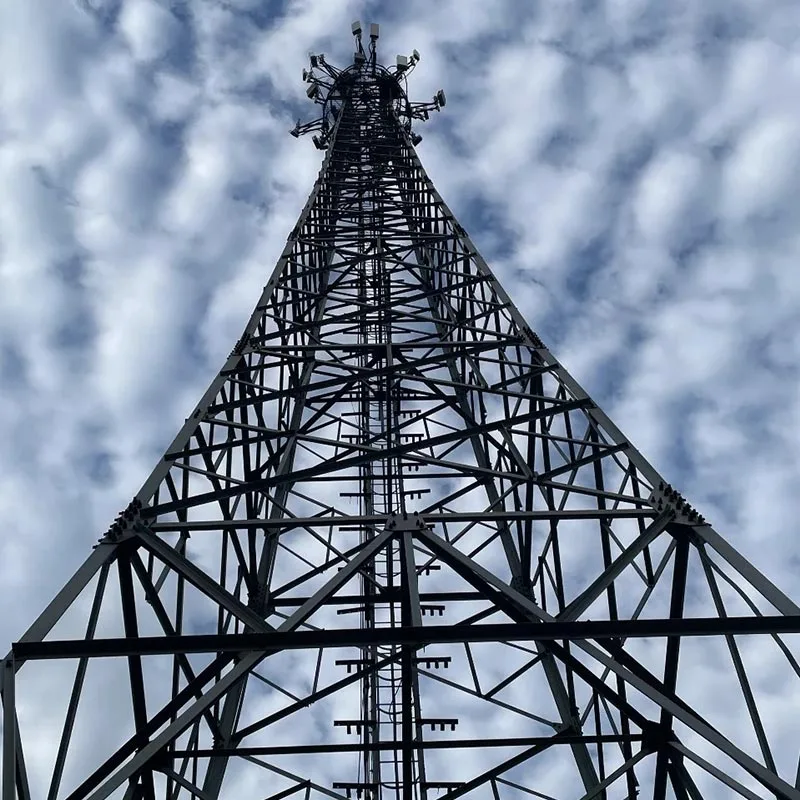

Angle Steel Honeycomb Tower

Qingdao Anbang New Energy ngandelake rantai pasokan global lan tim layanan teknis kanggo nyedhiyakake layanan proses lengkap saka desain project awal lan produksi selaras kanggo panuntun dhumateng instalasi ing situs lan operasi sawise-sales lan pangopènan.

Kita wis nyedhiyakake solusi menara honeycomb baja sudut kanggo macem-macem proyek energi lan tenaga anyar ing Asia Tenggara, Eropa, Afrika, lan wilayah liyane.

Kita bisa nanggapi kanthi cepet lan ngirim produk sing berkualitas miturut iklim lokal, standar, lan syarat jadwal construction, ndhukung energi resik lan infrastruktur global pembangunan.

Produk kita duwe struktur kisi honeycomb minangka inti, nggabungake kapasitas mbukak-prewangan dhuwur saka menara baja amba tradisional karo stabilitas dhuwur saka struktur honeycomb.

Ing materi utama punika dhuwur-kekuatan panas-mbalek amba baja sing meets standar nasional, lan nggunakake long-tahan. hot-dip proses galvanizing anti-korosi. Ndhukung kustomisasi parameter lengkap kanggo dhuwur menara, beban, tahan angin tingkat, lan liyane.

Produk kasebut uga nggabungake struktur sing kompak, tapak cilik, angin kenceng lan tahan gempa, lan biaya pangopènan kurang. Iku tundhuk karo standar internasional lan domestik kayata ISO 9001 lan GB / T 2694, cocok kanggo struktur dhuwur medium lan kurang (15-60 meter) ing energi terbarukan, daya, komunikasi, keamanan, lan liyane lapangan, nyediakake solusi support efisien, aman, lan biaya-efektif kanggo proyèk global.

Kaluwihan inti

Dhukungan Teknologi Panguatan Paten: Menara honeycomb sudut baja kita dilengkapi tulangan paten teknologi kanggo komponen baja digunakake ing menara transmisi daya (CN223937740U).

Menara kasebut dibangun kanthi kanthi ati-ati milih baja sudut hot-rolled kanthi kekuatan dhuwur kayata Q355B / Q345B, diiringi piring simpul sing kenthel. (≥5mm) lan piring dhasar (≥16mm). Saben batch dilengkapi sertifikat materi lan tes kinerja mekanik kalebu analisis spektroskopi lan tes tarik.

Kinerja Struktural Pinunjul: Menara honeycomb baja sudut sesuai karo mekanik segitiga spasial sistem lan nggunakake dhuwur-kekuatan amba baja, njupuk tengah stabil gravitasi karo angin kuwat lan resistance es.

Miturut mbentuk penyangga segi telu liwat clamps, rods Utas, lan lengen klambi Utas, kekuatan lan kaku utama sudut baja sing Ngartekno tambah tanpa pengeboran, nyegah karusakan kanggo materi dhasar lan nambah sakabèhé kapasitas mbukak-prewangan dening liwat 30%.

Proteksi Korosi Langgeng: Proses anti-korosi inti nggunakake hot-dip galvanizing (sandblasting kanggo teyeng penghapusan kelas Sa2.5), kanthi kekandelan lapisan seng ≥86μm (sesuai karo standar GB / T 13912).

Bisa uga nganyari kanggo solusi anti-karat gabungan miturut syarat customer, cocok kanggo lingkungan atos kayata pesisir kabut uyah dhuwur lan wilayah industri.

Konstruksi sing efisien: Cara sambungan utamané nggunakake bolts karo welding parsial minangka tambahan. Segmen menara perakitan rampung liwat platform perakitan otomatis.

Pabrik-prefabrikasi bagean lengkap independen saka menara nggunakake circular plate-to-plate joints, ngilangke sambungan piring tradisional. Jahitan las dipriksa non-destruktif (UT / MT) kanggo mesthekake kekuatan sambungan.

Kustomisasi Fleksibel: Kita nyedhiyakake layanan kustomisasi parameter lengkap (dhuwur / beban / antarmuka). Dhuwur menara kisaran saka 15 nganti 60 meter, kanthi kapasitas beban 500-5000kg, cocok kanggo booster fotovoltaik stasiun, pangukuran angin kanggo tenaga angin, stasiun basa komunikasi, lan macem-macem syarat liyane.

Skenario Aplikasi Wide: Cocog kanggo transmisi daya (voltase ultra-dhuwur / tegangan dhuwur), basis komunikasi stasiun, dhukungan tenaga angin, proteksi kilat, pemantauan, lan lapangan liyane, sing dhuwure saka 5 nganti 80 meter.

Struktur honeycomb kompak nyuda tilas kanthi 10% -15% dibandhingake karo menara baja sudut tradisional, nggawe luwih cocok kanggo papan sing winates ing pinggiran kutha, lahan pertanian, lan wilayah pegunungan.

Parameter Spesifikasi

Skenario aplikasi

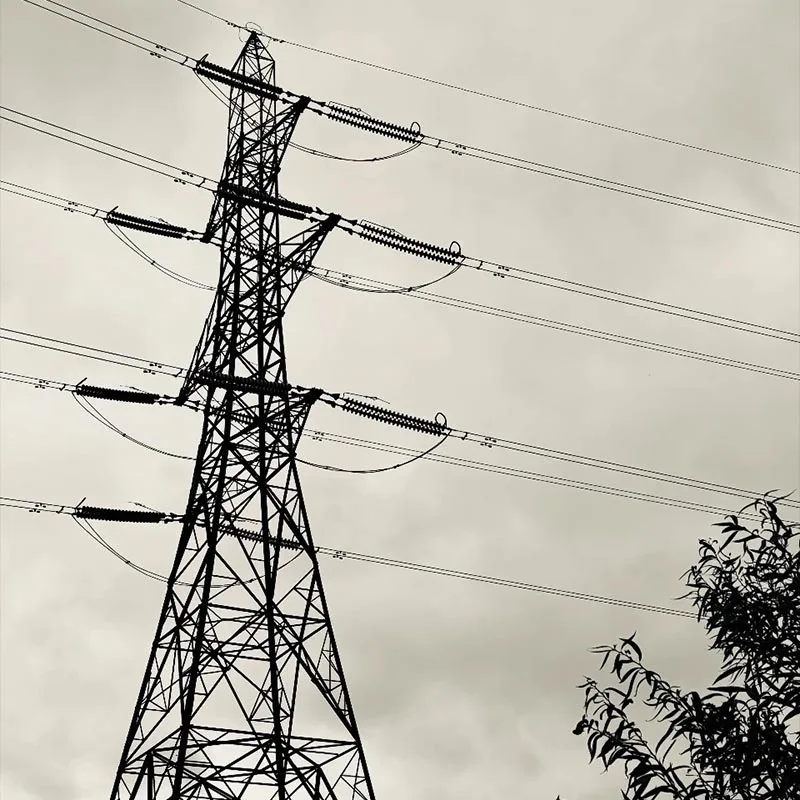

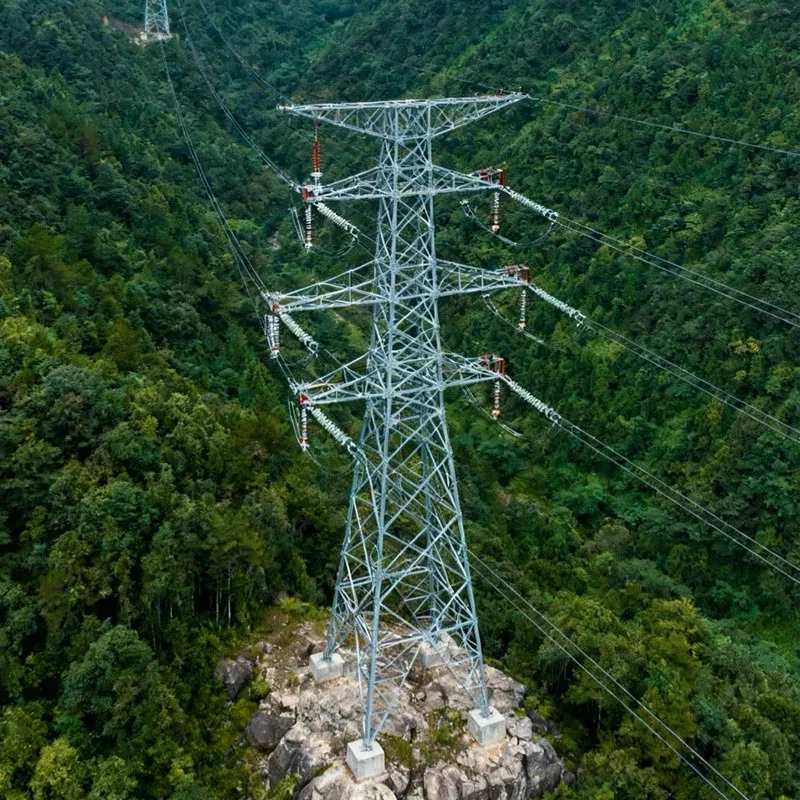

Transmisi Daya Listrik: Jalur transmisi tegangan dhuwur / ultra-dhuwur, renovasi jaringan pedesaan, taman menara dhukungan sumber daya.

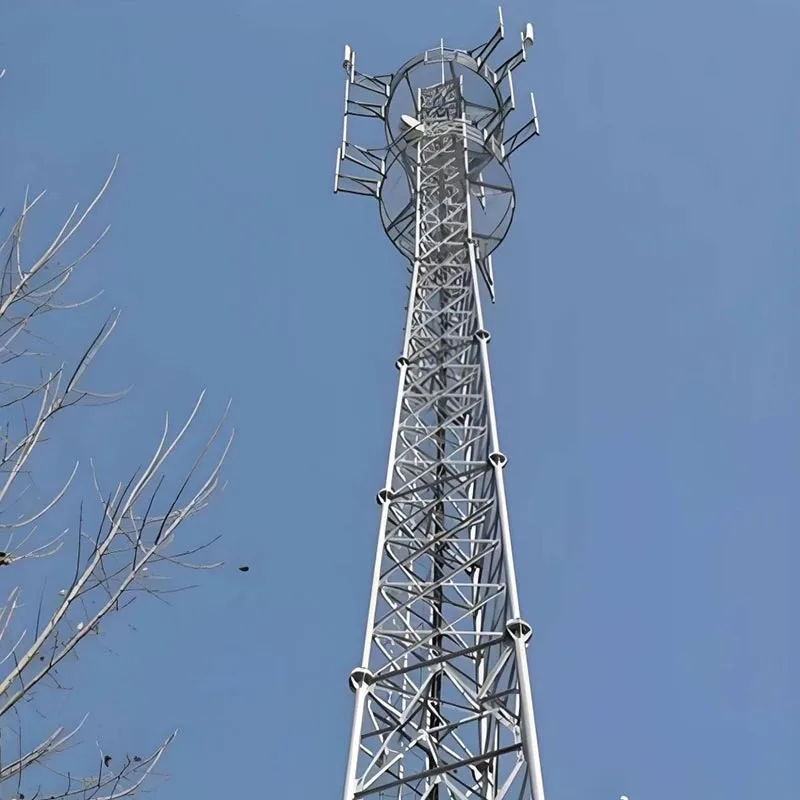

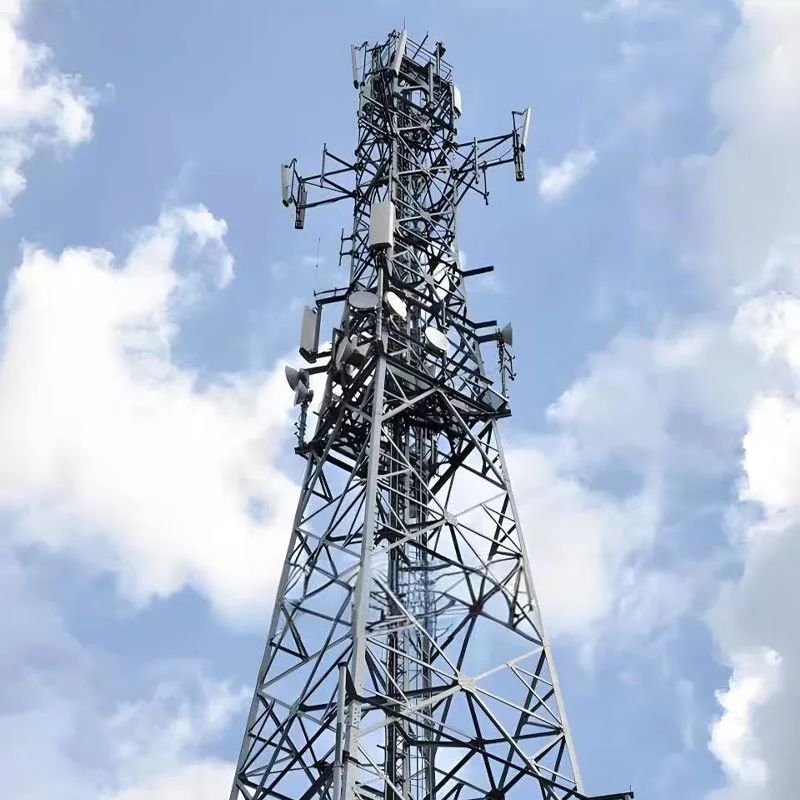

Pangkalan Komunikasi: 5G/4G macro base station, micro station mount, jangkoan sinyal kutha lan deso menara.

Dhukungan Tenaga Angin: Menara pangukuran angin, menara garis koleksi, pemantauan stasiun lapangan lan kilat menara pangayoman.

Panyimpenan Energi Photovoltaic: Menara komunikasi kanggo pembangkit listrik fotovoltaik, menara pemantauan keamanan situs.

Monitoring Industri: Menara pemantauan jarak jauh kanggo tambang, ladang minyak, kali, pencegahan kebakaran alas, lsp.

Teknik Kotamadya: Lampu kutha, ngawasi lalu lintas, ngawasi cuaca, menara perlindungan kilat.

Gunung / pinggiran kutha: Menara entheng kanggo wilayah kanthi terrain kompleks, transportasi lan instalasi sing luwih gampang.

FAQ

1. Apa bedane antarane menara honeycomb baja sudut lan menara baja sudut tradisional?

Dibandhingake karo menara baja sudut tradisional: struktur kisi honeycomb ngoptimalake jalur transmisi gaya, nambah kapasitas beban beban kanthi 15%-20% kanthi jumlah baja sing padha, nyedhiyakake angin lan seismik sing luwih apik resistance, lan efisiensi sing luwih dhuwur ing perakitan modular.

2. Kepiye proteksi korosi diadaptasi kanggo proyek global?

Galvanisasi hot-dip standar (lapisan seng ≥86μm), ngliwati tes semprotan uyah 96 jam tanpa karat;
Kanggo skenario dhuwur-uyah, industri, lan liyane pesisir, solusi anti-karat dual karo galvanisasi hot-dip lan lapisan fluorocarbon diwenehake, ndawakake umur layanan nganti 35-40 taun;
Kabeh fasteners sing hot-dip galvanis, lan sambungan bolt nggunakake lapisan Dacromet kanggo nyegah karat lokal.

3. Apa siklus pangiriman kanggo produk sing disesuaikan?

Produk standar (15-30 meter): Kasedhiya ing saham, dikirim ing 7-15 dina;
Produk khusus (30–60 meter, kalebu syarat anti-karat / beban khusus): Gumantung desain kerumitan, produksi rampung ing 20-45 dina, karo pandhuan instalasi lan technical support kasedhiya.

4. Apa poin penting sing kudu digatekake sajrone instalasi lan pangopènan?

Instalasi: Kudu ditindakake dening tim kanthi kualifikasi instalasi struktur dhuwur, dirakit kanthi ketat miturut gambar, kanthi standar patemon torsi bolt (bolts M24 ≥ 400 N · m) kanggo njamin vertikalitas;
Maintenance: Priksa kekandelan galvanisasi lan tightness bolt saben 2 taun; nindakake pemeriksaan lengkap sawise topan utawa lindhu; ndandani lapisan anti-karat saben 3 taun ing wilayah pesisir, lan ngukur maneh resistance grounding saben 1-2 taun.

5. Standar internasional/domestik apa sing dipatuhi produk?

Standar domestik: GB/T 2694 "Kondisi Teknis kanggo Menara Jalur Transmisi Manufaktur", GB 50017 "Baja Standar Desain Struktur", GB 50135 "Standar Desain Struktur Tinggi";
Standar internasional: Sistem manajemen mutu ISO 9001, ASTM, DIN, JIS, lan liya-liyane, lan bisa menehi sing cocog dokumen kepatuhan miturut syarat negara proyek.
